• 尺寸
• 0.42
• inch

• 分辨率
• 96x54
• Dot

• 型号
• TFT042B

• 产品类型
• TN

• 显示器形状
• 矩形

• 外形尺寸
• 12.32x12.09x1.50
• mm

• 显示区域
• 9.22x5.18
• mm

• 视角
• 6/12 o'clock

• 驱动IC
• ST7735P3

• 接口
• SPI

• 触摸屏
• NA

• 工作温度
• -20°C~+70°C
• ℃

• 备注

0.42英寸TFT液晶显示模块是一款96×54像素的彩色TFT液晶显示模块。该液晶显示模块目前有两种不同的版本。它们的相同属性如下：

液晶类型：IPS；
分辨率：96×54；
驱动芯片：ST7735P3；
外形尺寸：12.22（水平）×11.38（垂直）×1.8（厚度）毫米；
有效显示尺寸：9.22（水平）×5.18（垂直）毫米；
接口：SPI。

同样，由于不同客户有不同的需求，这款0.42英寸TFT液晶显示模块也有不同的属性：

引脚数量：16引脚/13引脚。

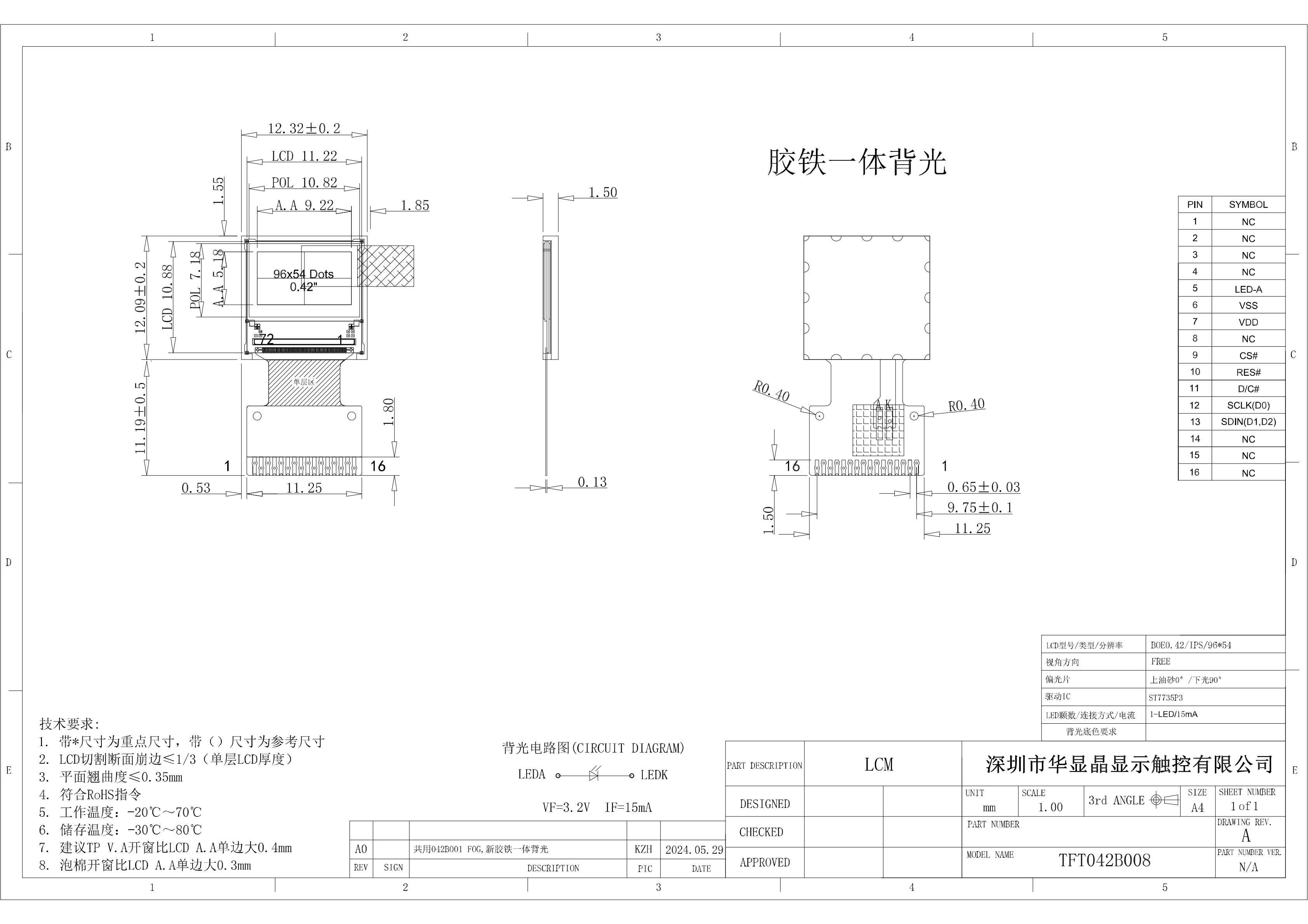

Drawing:
