• 尺寸
• 0.69
• inch

• 分辨率
• 96X16
• Dot

• 型号
• HP6432-02-TSWG14P049

• 产品类型
• OLED

• 显示器形状
• 矩形

• 外形尺寸
• 26.3 x 8.0 x1.2
• mm

• 显示区域
• 17.26x3.18
• mm

• 视角
• 全视角

• 驱动IC
• SSD1315

• 接口
• SPI

• 触摸屏
• NA

• 工作温度
• -40°C~+70°C
• ℃

• 备注

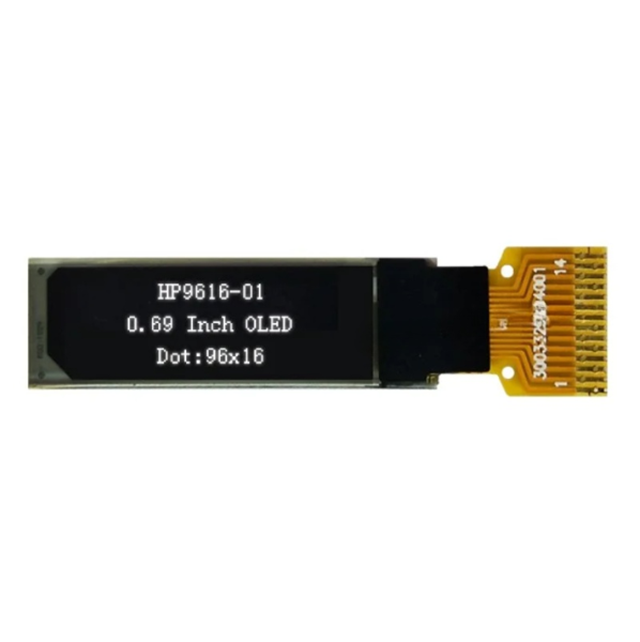

0.69英寸96×16白色OLED显示模块（HP9616 - 01 - TSWG14P069 - A）

这款0.69英寸的单色OLED显示屏拥有96×16像素的分辨率，为超紧凑型界面设计提供了极其清晰的可视效果。该模块采用自发光OLED技术，无需任何背光源，即可实现高对比度、宽视角和快速响应。其纤薄的外形和轻巧的结构使其非常适合手持设备、可穿戴设备以及空间受限的应用场景。

该模块由SSD1306BZ控制器驱动，支持SPI/I²C通信，可轻松集成到嵌入式系统中。优化的点间距、高开口率和宽泛的工作温度范围确保了该显示屏在消费、商业和工业设备等各类应用中都能实现稳定且持久的性能。这款显示屏是文本指示器、图标、简单用户界面元素和紧凑型状态显示屏的理想选择。

特点

• 0.69英寸白色OLED面板，分辨率为96×16

• 自发光显示屏，高对比度，全视角

• 配备SSD1306BZ驱动IC，兼容SPI/I²C接口

• 超薄机械设计，适用于紧凑型电子产品

• 高开口率（80%），确保字符显示明亮清晰

• 极低功耗，无需背光源

• 快速响应时间，适合动画图标或滚动文本显示

• 完全符合RoHS标准




应用

• 可穿戴设备和便携式仪器

• 物联网发射器、计量单元和家庭自动化节点

• 紧凑型工业设备和控制指示器

• 音频设备、电池指示器、充电器和小型用户界面

• 医疗手持工具和紧凑型诊断设备

• 智能家电和小型化消费电子产品
