• 尺寸
• 0.96
• inch

• 分辨率
• 128x64
• Dot

• 型号
• HP12864-02-KSWG30P096

• 产品类型
• OLED

• 显示器形状
• 矩形

• 外形尺寸
• 24.74x18.94x3.0
• mm

• 显示区域
• 21.74x18.94
• mm

• 视角
• 全视角

• 驱动IC
• SSD1306

• 接口
• SPI

• 触摸屏
• NA

• 工作温度
• -20°C~+70°C
• ℃

• 备注

0.96英寸OLED显示模块，128×64点阵，SSD1315Z驱动，白色发光
简要说明

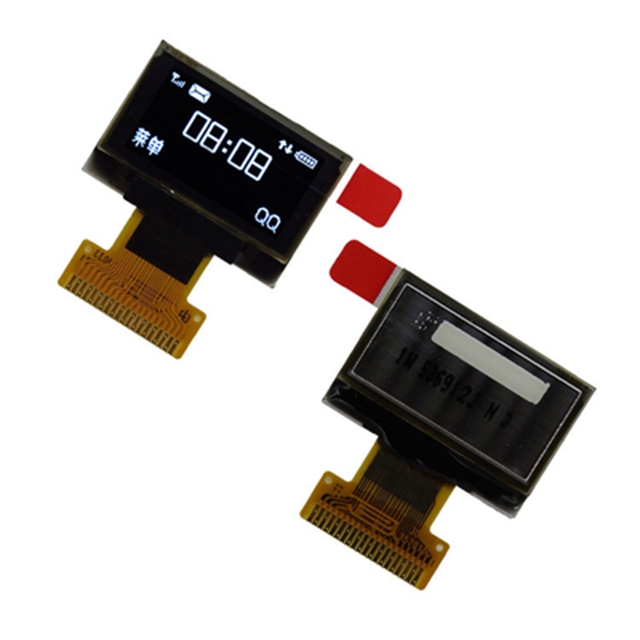

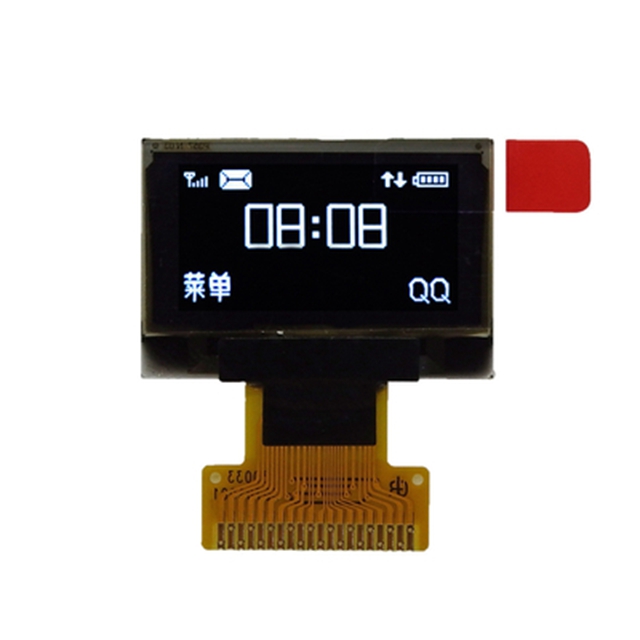

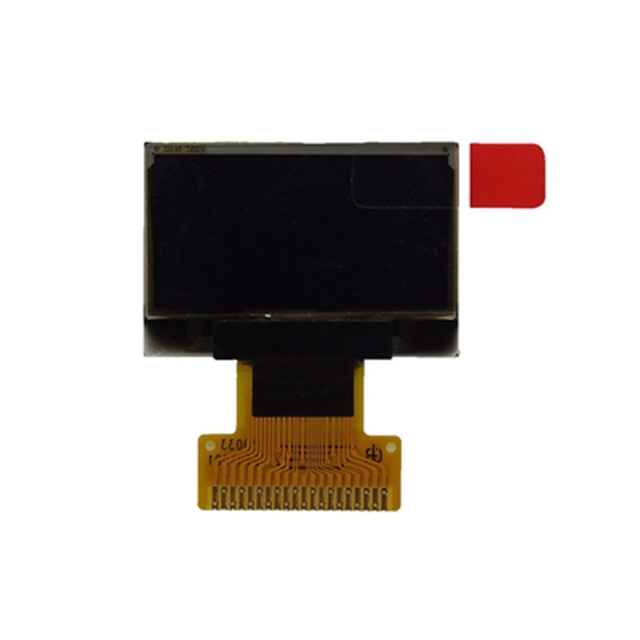

HP12864 - 02 - KSWG30P096 - A是一款0.96英寸的白色OLED显示模块，具有128×64的分辨率、高对比度和超薄结构。
由SSD1315Z控制集成电路驱动，它提供卓越的图像质量、低功耗和较宽的工作温度范围，非常适合手持仪器、智能电表和可穿戴设备。

产品概述
该OLED模块采用无源矩阵技术和自发光像素，无需背光源，能够实现深邃黑色并具有出色的对比度。
其紧凑的设计（模块厚度≤3.0毫米）和30针柔性印刷电路（FPC）接口使其非常适合空间受限的嵌入式应用。
SSD1315Z驱动集成电路支持8位并行、SPI和I²C接口，为开发者在系统集成方面提供了灵活性。
有效显示区域为21.74×10.86毫米，广泛应用于便携式和电池供电设备。

主要特点
0.96英寸OLED显示屏，分辨率128×64点阵
白色发光，高对比度（>10,000:1）
驱动集成电路：SSD1315Z
有效显示区域：21.74（宽）×10.86（高）毫米
点间距：0.17×0.17毫米；点尺寸0.15×0.15毫米
30针FPC接口，支持多种主机接口
自发光像素，低功耗
宽温度范围，长使用寿命
符合RoHS标准

应用领域
便携式和手持仪器
智能电表和物联网终端
医疗和实验室设备
消费电子产品和可穿戴设备
紧凑型控制面板和数据记录仪
