• 尺寸
• 1.77
• inch

• 分辨率
• 128x160
• Dot

• 型号
• TFT0177B

• 产品类型
• TN

• 显示器形状
• 矩形

• 外形尺寸
• 17.58x20.82x1.46
• mm

• 显示区域
• 15.21x15.21
• mm

• 视角
• 12H

• 驱动IC
• GC9107

• 接口
• SPI

• 触摸屏
• NA

• 工作温度
• -20°C~+70°C
• ℃

• 备注

1.77英寸TFT液晶显示模块是一款具有128xRGBx160像素的彩色TFT液晶显示模块。目前，该液晶显示模块有3种不同的型号。它们的相同属性如下：

• 接口：MCU/SPI

同样，由于不同客户有不同的需求，这款1.77英寸TFT液晶显示模块也具有不同的属性：

• 液晶类型：IPS/TN；

• 分辨率：128×160 / 240×284；

• 驱动芯片：ST7735S / GC9107 / NV3030B；

• 外形尺寸：33.0（水平）×42.0（垂直）×2.3（厚度）毫米 / 34.7（水平）×46.7（垂直）×2.25（厚度）毫米 / 31.62（水平）×39.02（垂直）×1.5（厚度）毫米；

• 可视区域：28.03（水平）×35.04（垂直）毫米 / 29.52（水平）×34.93（垂直）毫米；

• 引脚数量：15引脚 / 20引脚 / 24引脚。

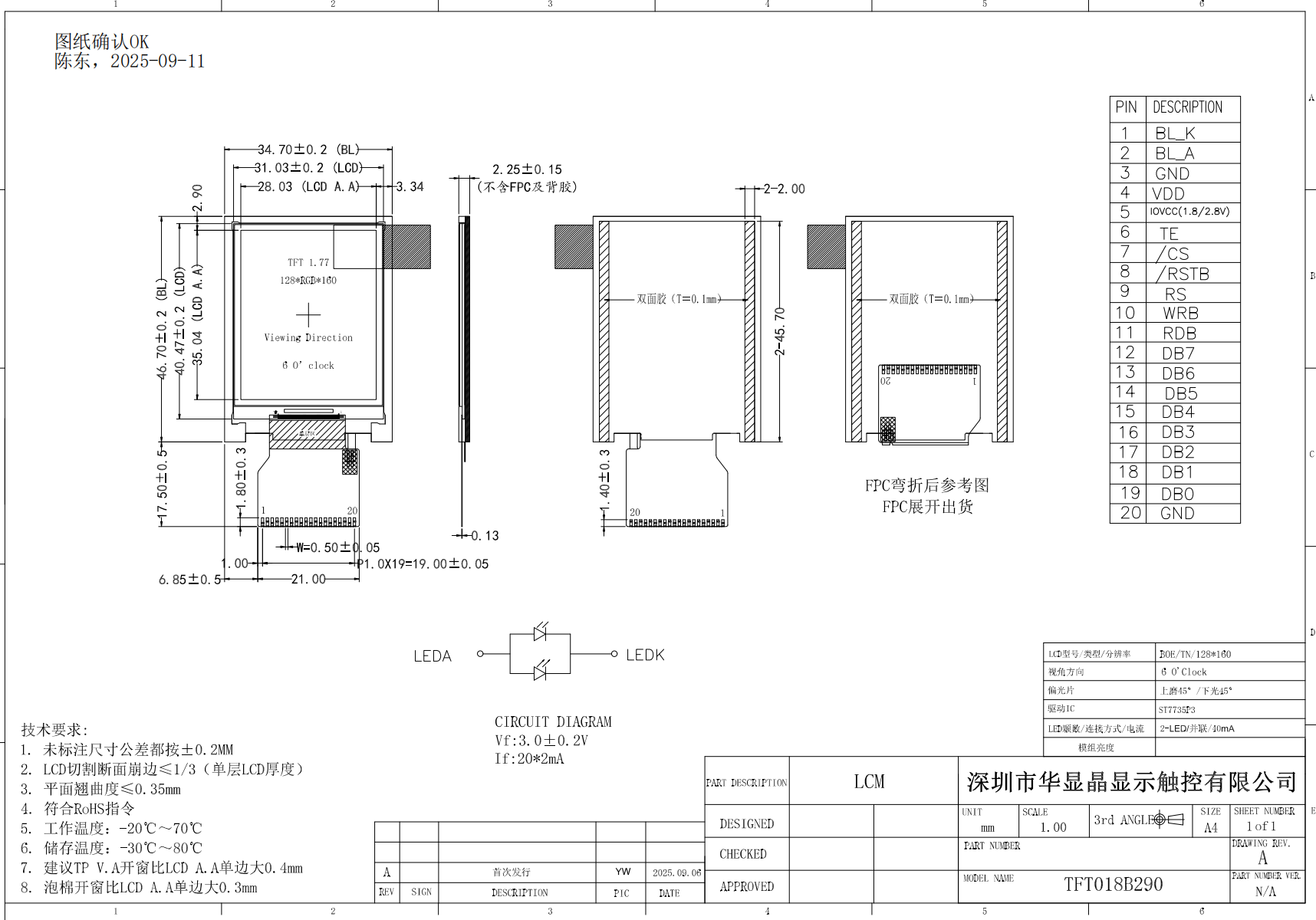

Drawing:
