• 尺寸
• inch

• 分辨率
• 20x2
• Dot

• 型号
• HSM02002B

• 产品类型
• COB黑白屏

• 显示器形状
• 矩形

• 外形尺寸
• 146×43×12.6
• mm

• 显示区域
• 123×23
• mm

• 视角
• 6 o'clock

• 驱动IC
• AIP31066

• 接口
• MCU

• 触摸屏
• NA

• 工作温度
• -20°C~+70°C
• ℃

• 备注

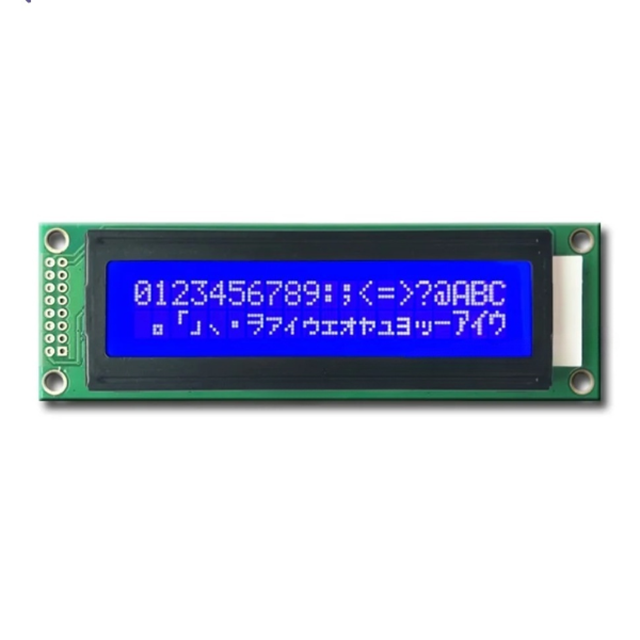

20×2 单色字符液晶显示模块是一款 20×2 的蓝色背光液晶显示屏。

该液晶显示模块目前有 3 种不同的型号。它们的相同属性如下：

驱动集成电路：AIP31066；

引脚数量：16 引脚。

同样，不同客户有不同需求，这款 20×2 单色字符液晶显示模块也有不同属性：

外形尺寸：116×37×13.2 毫米 / 146×43×12.6 毫米 / 180×40×13.8 毫米；

可视区域：85×18.6 毫米 / 123×23 毫米；

背光：蓝色 / 黄绿色 / 灰色。

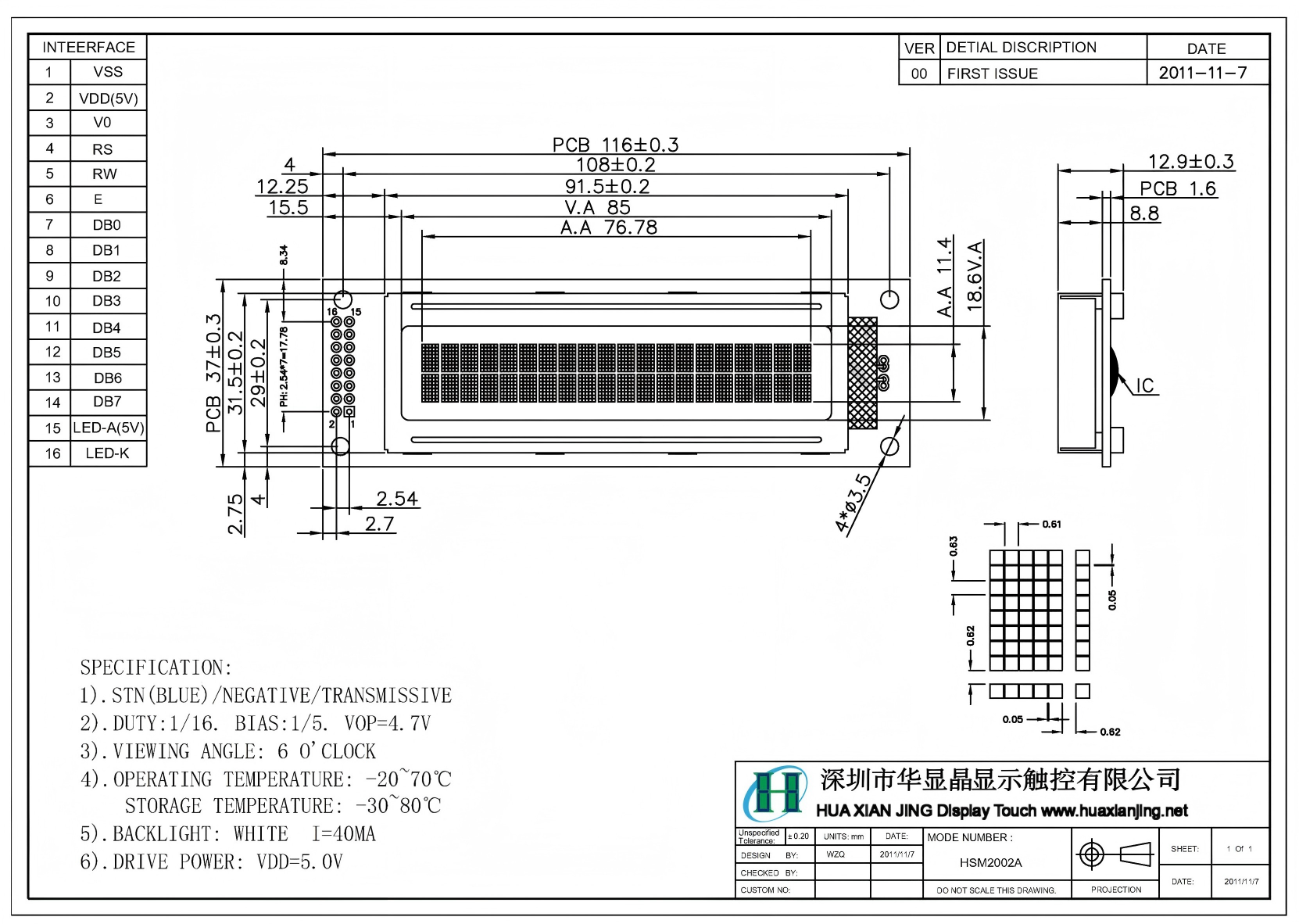

The drawing:
