• 尺寸
• 3.2
• inch

• 分辨率
• 122x32
• Dot

• 型号
• HSM12864B

• 产品类型
• COB黑白屏

• 显示器形状
• 矩形

• 外形尺寸
• 113.0 × 65.0 × 12.6
• mm

• 显示区域
• 57.1x17.6
• mm

• 视角
• 6 o'clock

• 驱动IC
• ST7920

• 接口
• MCU

• 触摸屏
• 可选

• 工作温度
• -20°C~+70°C
• ℃

• 备注

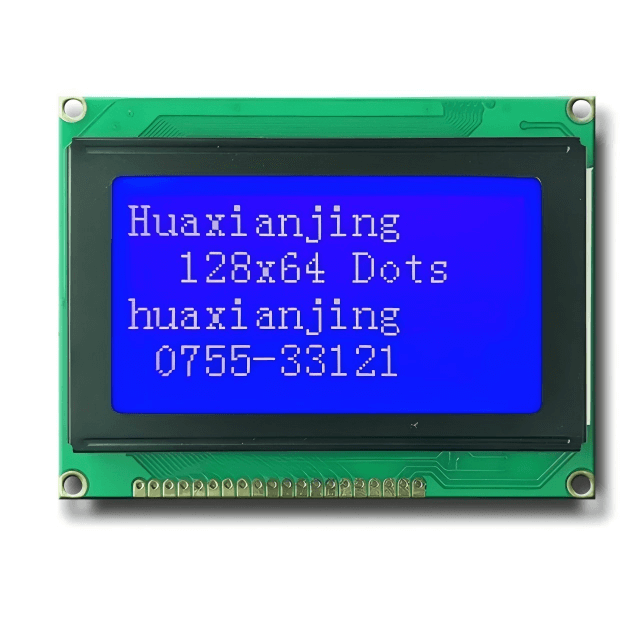

3.2英寸128×64 STN蓝色负性透射式液晶显示模块

HSM12864A是一款采用STN蓝色负性透射技术的128×64点阵单色液晶显示模块，能在深蓝色背景上呈现清晰、高对比度的白色字符。该显示屏针对需要以紧凑外形实现清晰图形输出的专业设备进行了优化。该模块工作电压为5.0V，采用0107/0108驱动集成电路，驱动方案为稳定的1/64占空比、1/9偏压，性能稳定，适用于工业控制面板、手持仪器和嵌入式系统。其工作温度范围宽，为–20°C至70°C，再加上坚固的金属框架结构，即使在恶劣环境下也能确保长期耐用。明亮的白色LED背光灯（电流I = 80 mA）可在各种光照条件下提供出色的可视性。

特点

• 128×64点阵STN蓝色负性透射式液晶显示屏

• 高对比度的蓝底白字显示，非常适合显示数据和图形

• 集成0107/0108驱动集成电路，实现稳定显示

• 驱动电压5.0V，Vop = 10.5V

• 1/64占空比、1/9偏压驱动方式，均匀性极佳

• 宽工作温度范围：–20°C至70°C

• 高亮度白色LED背光灯（电流I = 80 mA）

• 坚固的金属框架和113×65毫米印刷电路板，安装可靠

应用

• 工业控制面板和工厂自动化

• 手持式电子测量仪器

• 智能家居控制终端显示屏

• 医疗诊断系统和实验室设备

• 通信和网络设备

• 具有单色图形界面的消费电子产品
