• 尺寸
• inch

• 分辨率
• 122x32
• Dot

• 型号
• HSM12232B

• 产品类型
• COB黑白屏

• 显示器形状
• 矩形

• 外形尺寸
• 68x31.75x8.5
• mm

• 显示区域
• 57.1x17.6
• mm

• 视角
• 6 o'clock

• 驱动IC
• ST7920

• 接口
• MCU

• 触摸屏
• 可选

• 工作温度
• -20°C~+70°C
• ℃

• 备注

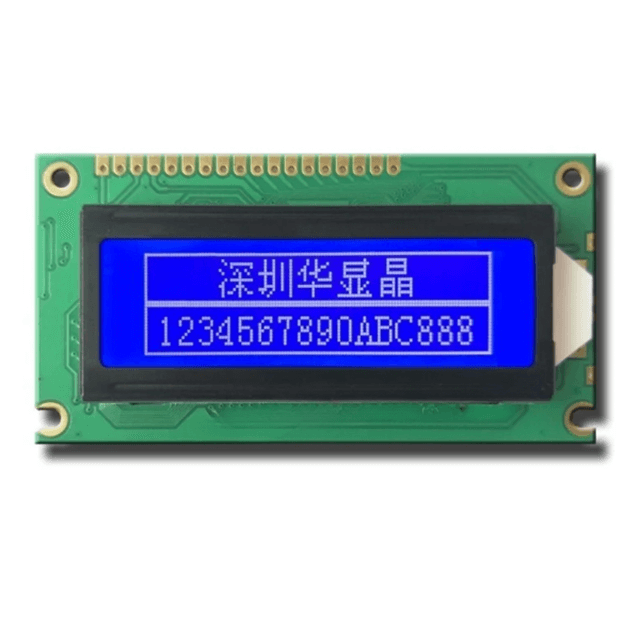

122x32 STN 蓝色负显液晶模块
这款型号为 HSM12232B - 7 - A0 的单色字符显示模块，采用 STN（蓝色）负显透射技术，设计有 122×32 的点阵。它呈现出清晰、高对比度的蓝底白字视觉效果，非常适合需要清晰文本和基本图形展示的工业和嵌入式控制系统。该显示屏由 5.0V 电源供电，内置 AIP31520 驱动集成电路，确保了稳定的性能和宽视角的可靠性。其 6 点钟视角使其非常适合垂直方向的仪器和紧凑型控制面板。它拥有耐用的印刷电路板结构（84×44 毫米）和白色 LED 背光源，能在各种光照环境下提供可靠的可视性，完全适用于 -20°C 至 70°C 的恶劣条件。

特点

• 122×32 点阵 STN（蓝色负显透射）显示屏

• 白色 LED 背光源，亮度均匀（电流 = 20 毫安）

• 内置 AIP31520 驱动集成电路，确保性能稳定

• 5.0V 单电源供电，低功耗

• 宽工作温度范围：-20°C 至 70°C

• 紧凑坚固的印刷电路板设计：84×44×12.8 毫米

• 6 点钟视角，优化垂直应用

• 适用于工业级设备和嵌入式系统

应用

• 工业测控面板

• 功率计和仪器仪表

• 医疗和实验室设备显示屏

• 通信终端设备

• 智能家居和安全控制面板

• 有单色显示需求的消费电器
