• 尺寸
• inch

• 分辨率
• 122x32
• Dot

• 型号
• HSM12232G

• 产品类型
• COB黑白屏

• 显示器形状
• 矩形

• 外形尺寸
• 68x31.75x8.5
• mm

• 显示区域
• 57.1x17.6
• mm

• 视角
• 6 o'clock

• 驱动IC
• ST7920

• 接口
• MCU

• 触摸屏
• 可选

• 工作温度
• -20°C~+70°C
• ℃

• 备注

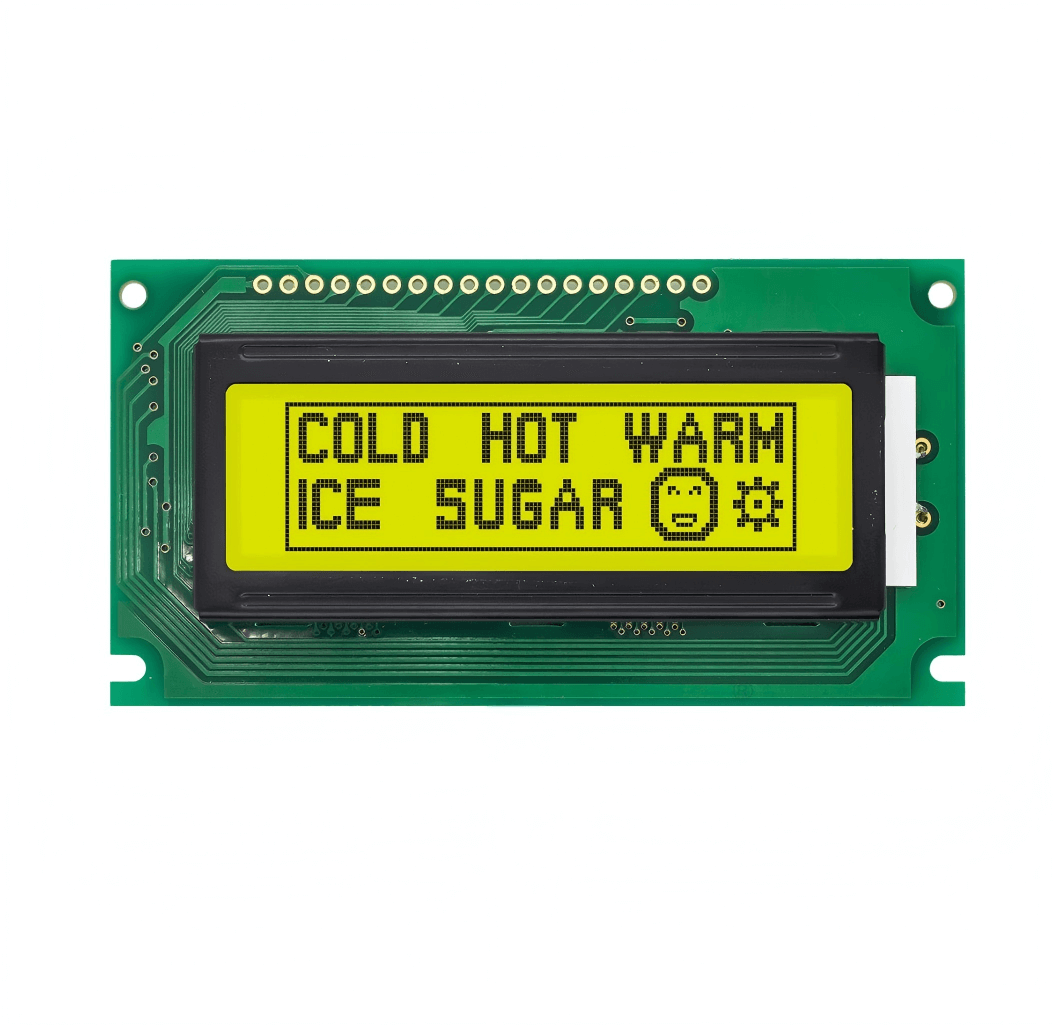

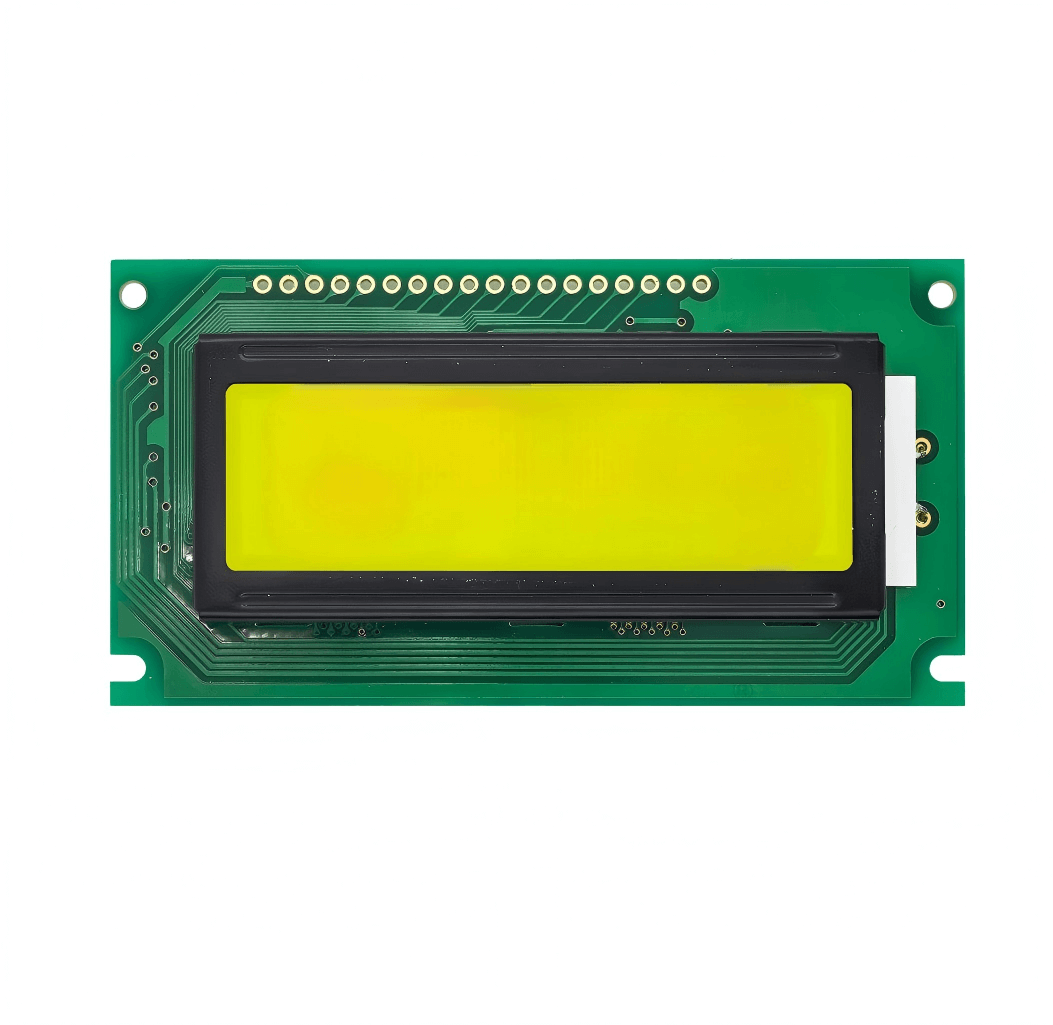

HSM12232G 122x32 STN黄绿半透反射式液晶模块

HSM12232G是一款122×32点阵的STN正显半透反射式液晶模块，专为紧凑型工业和消费设备设计，这些设备需要在室内和室外环境中都具备可靠的单色显示性能。它具有黄绿色背景和深色字符，在强光环境下具有出色的可视性。该模块由5V电源供电，集成了ST7920控制器，以1/32占空比和1/5偏压比稳定运行，确保低功耗和长使用寿命。其紧凑的PCB尺寸（68×31.75毫米）和高效的白色LED背光源，使其非常适合嵌入式设计、手持仪器和控制系统，这些应用要求在 - 20°C至70°C的宽温度范围内实现清晰的显示输出和耐用性。

特点
122×32点阵STN正显半透反射式液晶
黄绿色背景，在明亮和昏暗条件下均易于阅读
内置ST7920驱动/控制器，通信稳定
5V单电源供电，低电流消耗（背光源40毫安）
宽工作温度范围： - 20°C ~ 70°C
1/32占空比，1/5偏压比，确保高对比度和均匀的显示质量
紧凑尺寸：PCB 68×31.75×8.5毫米
长寿命白色LED背光源，提供可靠亮度

应用
工业控制器和仪表面板
智能家居和自动化控制设备
医疗或诊断手持终端
电表和监测系统
带有嵌入式显示界面的消费电器
便携式测试和校准工具
