• 尺寸
• 3.1
• inch

• 分辨率
• 240x160
• Dot

• 型号
• HSG240160B

• 产品类型
• COG黑白屏

• 显示器形状
• 矩形

• 外形尺寸
• 3×64.2×9.3
• mm

• 显示区域
• 78.5×47.5
• mm

• 视角
• 6 o'clock

• 驱动IC
• ST7586S

• 接口
• MCU

• 触摸屏
• 可选

• 工作温度
• -20°C~+70°C
• ℃

• 备注
• 白色背光

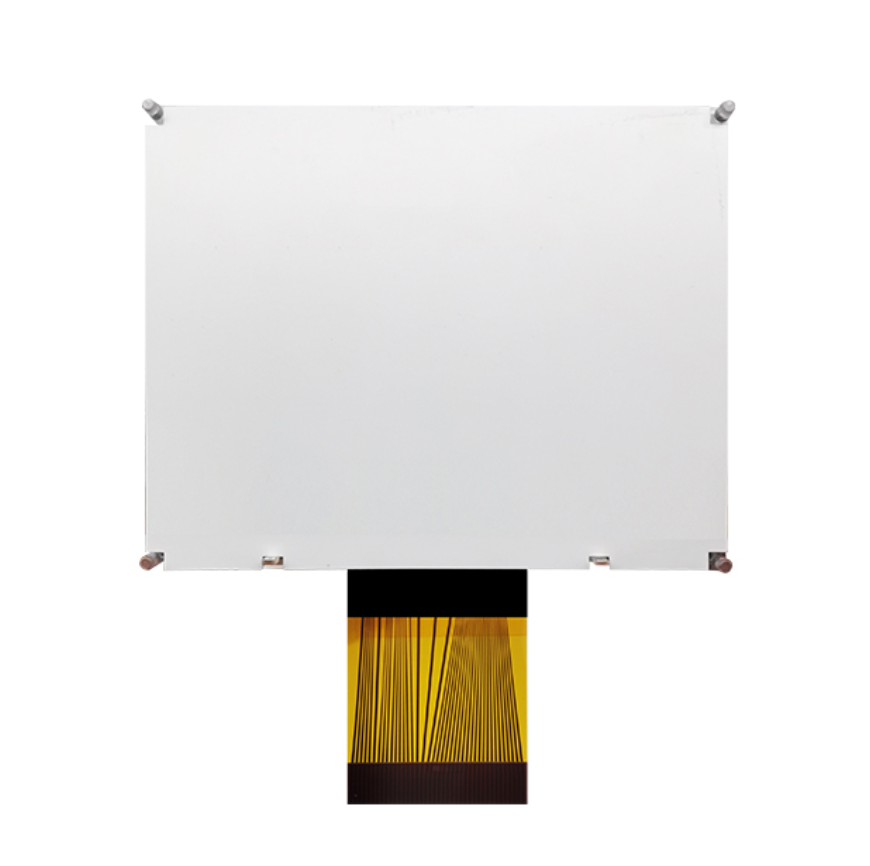

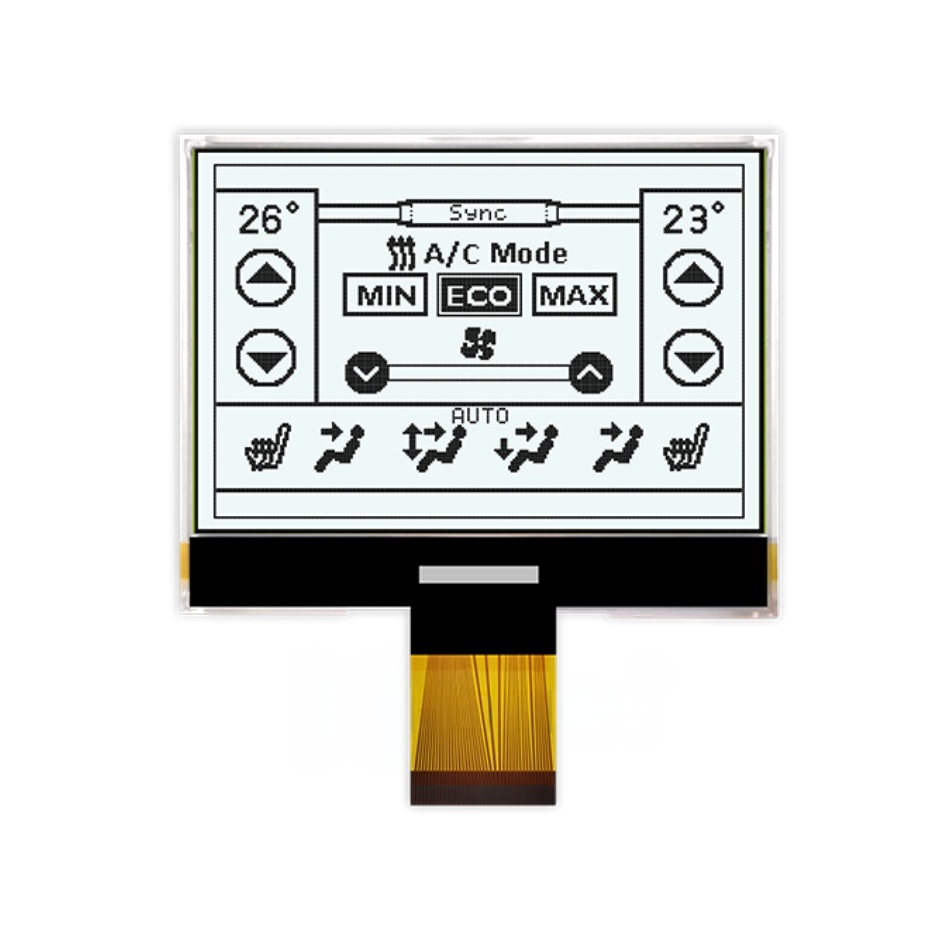

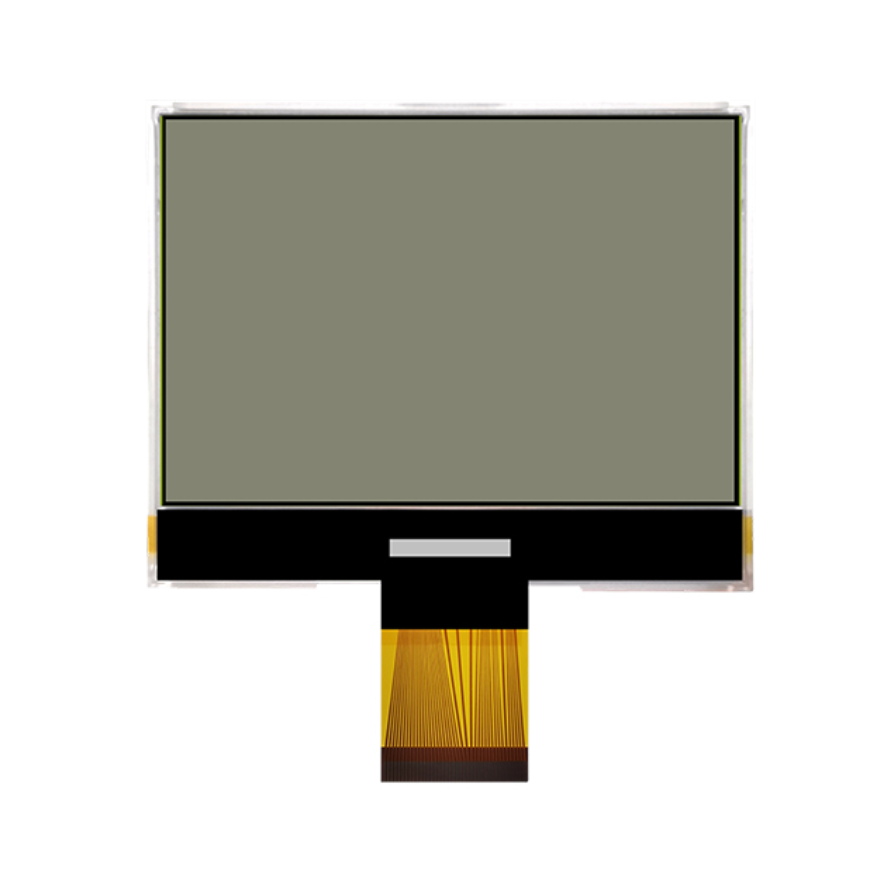

3.1英寸240×160 FSTN正性透反式液晶显示模块（ST7529控制器）

这款240×160单色液晶显示模块专为紧凑型手持设备、工业仪表以及需要出色户外可读性的电池供电应用而设计。采用FSTN正性透反技术，该显示屏在强光环境和背光照亮条件下均能提供均衡的可视性，非常适合便携式仪器和可在阳光下操作的界面。

模块外形尺寸坚固，为77.42×61.0毫米，厚度仅4.9毫米，十分纤薄。其67.42×45.0毫米的有效显示区域支持240×160的高密度像素渲染，非常适合显示菜单、图标、测量数据、波形和用户界面仪表盘。由ST7529控制器驱动，该液晶显示屏支持1/160占空比和1/12偏压，确保整个屏幕对比度均匀、显示质量稳定。

该模块功耗低，配备白色LED背光灯，采用40针接口，与旧款单色显示屏的升级或新的手持电子设备的集成具有很强的兼容性。其机械结构和透反光学模式使其适用于智能电表、测试设备、户外控制器和便携式通信产品。

特点

• 3.1英寸单色FSTN正性透反式液晶显示屏

• 高清晰度240×160像素矩阵，适合紧凑的用户界面布局

• 透反模式带来出色的户外可读性

• 采用ST7529控制器，支持1/160占空比、1/12偏压

• 适用于手持和电池驱动设备的低功耗运行

• 白色LED背光灯，增强室内可视性

• 紧凑的40针连接器接口

• 4.9毫米薄型模块外形，适合便携式设备




应用

• 手持工业仪器

• 智能电表和公用事业控制器

• 户外测量设备

• 通信终端

• 医疗便携式设备

• 数据记录仪和分析仪

• 紧凑型人机界面和控制面板
