• 尺寸
• 3.1
• inch

• 分辨率
• 128x64
• Dot

• 型号
• HSG12864BW310

• 产品类型
• COG黑白屏

• 显示器形状
• 矩形

• 外形尺寸
• 54x42x3.2
• mm

• 显示区域
• 33.24x16.52
• mm

• 视角
• 6 o'clock

• 驱动IC
• ST7567

• 接口
• SPI

• 触摸屏
• 可选

• 工作温度
• ℃

• 备注

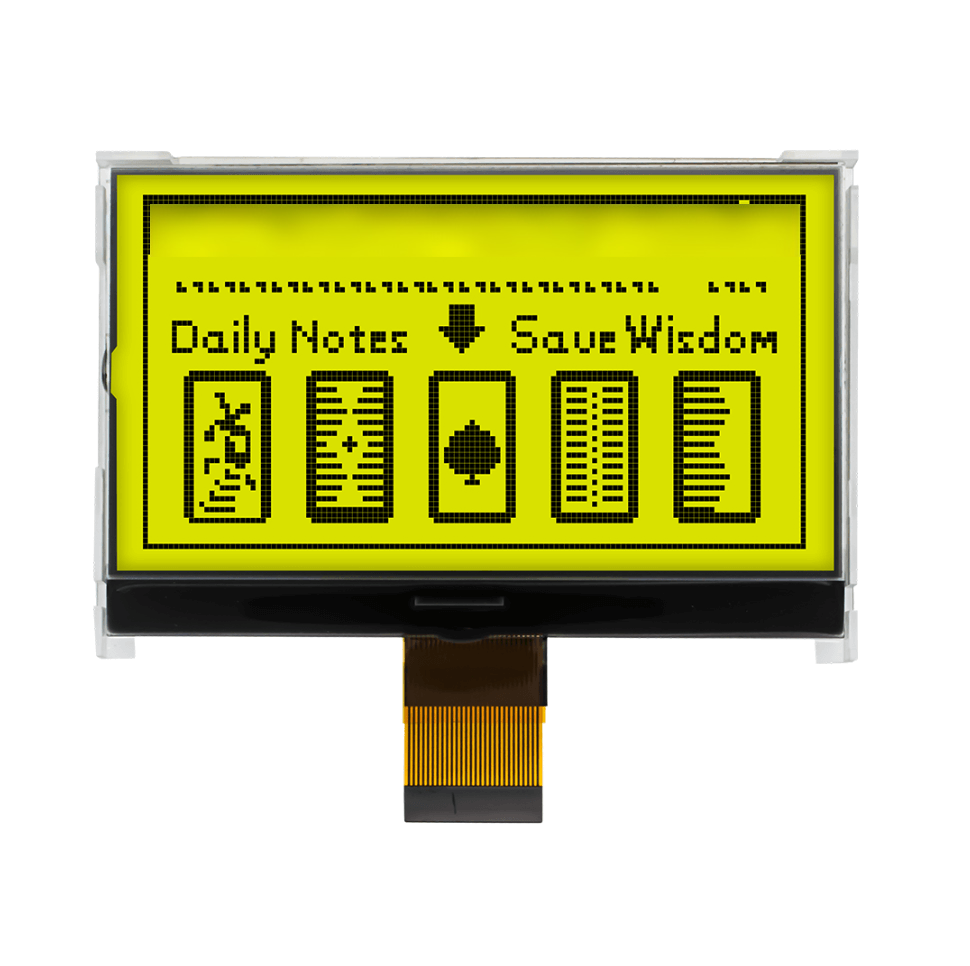

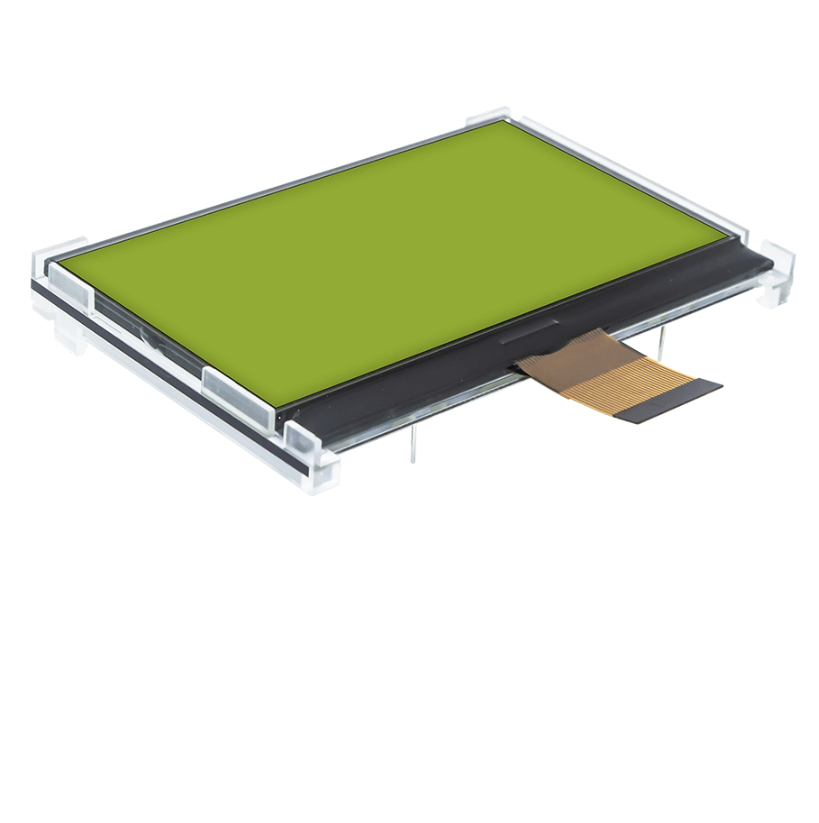

128×64半透反射式STN黄绿图形液晶显示模块（3.1英寸，ST7565P驱动）

这款128×64半透反射式STN黄绿液晶显示模块专为户外可读和低功耗嵌入式应用而设计。半透反射正显模式在环境光和LED背光照明下均具有出色的可视性，非常适合工业手持设备和便携式系统。该模块拥有3.1英寸的显示区域，在紧凑的尺寸与用于图标、菜单和系统诊断的充足可用界面空间之间取得了平衡。

该模块由高度稳定的ST7565P驱动IC供电，采用1/64占空比和1/9偏压，在不同温度范围内都能实现出色的像素均匀性和对比度一致性。其机械设计包括加强筋和细间距柔性印刷电路（FPC），以确保组装过程中的结构可靠性。该模块整体外形尺寸为54.00×42.00毫米，外形纤薄，能顺利集成到紧凑的外壳中，同时在33.24×16.52毫米的有效显示区域上保持清晰的视觉输出。

该模块的黄绿液晶层搭配白色LED背光，确保在各种光照条件下都具有高可读性，适用于室内和室外界面。

特点

• STN黄绿液晶，半透反射式，正显模式

• 在阳光或LED背光下具有出色的可读性

• 128×64点阵分辨率，可显示详细的用户界面内容

• 低功耗白色LED背光

• 采用1/64占空比和1/9偏压的ST7565P驱动IC

• 带加强结构的纤薄外形设计

• 适用于工业应用的宽工作温度范围

• 使用柔性FPC连接器，易于集成

应用

• 具备户外使用能力的手持终端

• 智能电表和工业控制器

• 医疗诊断设备

• 门禁控制面板和安全系统

• 物联网设备和便携式仪器

• 测试和测量设备
